Descripción del producto:
La unión está diseñada para cables aislados de un solo núcleo o tres núcleos poliméricos aislados hasta 35 kV.
El tubo de control de tensión, junto con el mastico de alivio de tensión, se utiliza para suavizar el campo eléctrico en los extremos de la pantalla del cable.El tubo de aislamiento contractor térmico proporciona un espesor de aislamiento constante sobre el aislamiento central.
Se adopta un tubo de doble capa contractor de calor para ayudar a garantizar una interfaz libre de vacíos entre el aislamiento y la pantalla.Ya sea soldadura o conexión de tierra sin soldadura está disponible para proporcionar la continuidad de la pantalla a través de la unión.El sellado y la protección exterior se realizan mediante un tubo retráctil con recubrimiento adesivo.

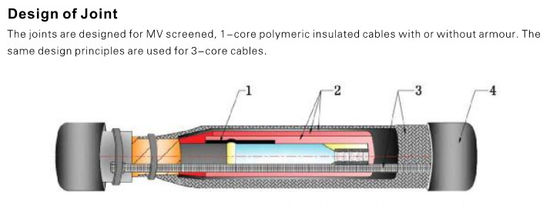

Características:
1Control de tensión eléctrica
El tubo de control de tensión, junto con el mastico de alivio de tensión, se utiliza para suavizar el campo eléctrico en los extremos de la pantalla del cable.
2- Aislamiento y pantalla
El tubo de aislamiento térmico se contrae y proporciona un espesor de aislamiento constante para cumplir o exceder el del cable.También se adopta un tubo de doble capa semiconductor / aislante contra el calor para ayudar a garantizar una interfaz libre de vacío entre el aislamiento y la pantalla.
3.Escudo metálico
La malla de cobre envuelta alrededor del área de la articulación reconstruye la pantalla metálica. Se puede soldar o conectar la tierra sin soldadura para proporcionar continuidad de la pantalla a través de la articulación.
4- Sellado y protección exteriores
El sellado exterior y la protección se realizan mediante un tubo recubrido con adhesivo, que se contrae por calor. Proporciona protección mecánica y resistencia química, como se espera de la cubierta del cable.
• Fabricado a partir de poliolefinas
• Los retardantes de llama están disponibles a petición del cliente
• Cumplimiento de los diferentes requisitos de configuración
• Temperatura de contracción: comienza a 90°C y se recupera completamente a 130°C.
Tabla de selección:
El RSJY-1Enlace recto para cables aislados poliméricos de 1 núcleo de 6 kV, 10 kV, 20 kV, 30 kV y 35 kV
La unión está diseñada para cables aislados MV poliméricos de un solo núcleo hasta 35 kV.
| Válvulas de carga0,/U(U- ¿ Qué?) |
Sección transversal (mm)2) |
El kit no. |
- ¿ Qué? |
| Dimensiones (mm) |
| 3.6/6(7.2) kV |
25 a 50 |
6kVRSJY-1/1 |
820 |
| 70 a 120 años |
6kVRSJY-1/2 |
820 |
| Entre 150 y 240 |
6kVRSJY-1/3 |
820 |
| Entre 300 y 400 |
6kVRSJY-1/4 |
820 |
| 500 a 630 |
6kVRSJY-1/5 |
820 |
| 800 a 1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25 a 50 |
10kVRSJY-1/1 |
820 |
| 70 a 120 años |
10kVRSJY-1/2 |
820 |
| Entre 150 y 240 |
10kVRSJY-1/3 |
820 |
| Entre 300 y 400 |
10kVRSJY-1/4 |
820 |
| 500 a 630 |
10kVRSJY-1/5 |
820 |
| 800 a 1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35 a 50 |
20kVRSJY-1/1 |
820 |
| 70 a 120 años |
20kVRSJY-1/2 |
820 |
| Entre 150 y 240 |
20kVRSJY-1/3 |
820 |
| Entre 300 y 400 |
20kVRSJY-1/4 |
1020 |
| 500 a 630 |
20kVRSJY-1/5 |
1020 |
| 800 a 1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30(36) kV
19/33 ((36) kV |
35 a 50 |
30kVRSJY-1/1 |
1100 |
| 70 a 120 años |
30kVRSJY-1/2 |
1100 |
| Entre 150 y 240 |
30 kVRSJY-1/3 |
1100 |
| Entre 300 y 400 |
30kVRSJY-1/4 |
1100 |
| 500 a 630 |
30kVRSJY-1/5 |
1100 |
| 800 a 1000 |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70 a 120 años |
35kVRSJY-1/2 |
1100 |
| Entre 150 y 240 |
Se trata de un sistema de control de las emisiones de gases de escape. |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500 a 630 |
35kVRSJY-1/5 |
1160 |
| 800 a 1000 |
Se trata de un sistema de control de velocidad. |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Nota:
1Los conectores deben ordenarse por separado.
2.RSJY-1 es para cables con pantalla de alambre de cobre sin blindaje.
3Las conexiones de tierra sin soldadura deberán ordenarse por separado de la siguiente manera:
·Para los cables con pantalla de alambre de cobre y blindaje de alambre, añadir el sufijo-WA.Por ejemplo,6kVRSJY-1/1-WA.
·Para los cables con cinta de cobre con alambre blindado, añadir el sufijo-X.Por ejemplo, 6kVRSJY-1/1-X.

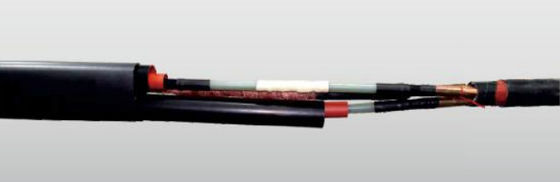

RSJY-3Enlace recto para cables aislados poliméricos de 3 núcleos de 6 kV, 10 kV, 20 kV, 30 kV y 35 kV
La unión está diseñada para cables de MV aislados de tres núcleos poliméricos hasta 35 kV.
| Válvulas de carga0,/U(U- ¿ Qué?) |
Sección transversal (mm)2) |
El kit no. |
- ¿ Qué? |
| Dimensiones (mm) |
| 3.6/6(7.2) kV |
25 a 50 |
6kVRSJY-3/1 |
1620 |
| 70 a 120 años |
6kVRSJY-3/2 |
1620 |
| Entre 150 y 240 |
6kVRSJY-3/3 |
1620 |
| Entre 300 y 400 |
6kVRSJY-3/4 |
1620 |
| 500 a 630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25 a 50 |
10kVRSJY-3/1 |
1620 |
| 70 a 120 años |
10kVRSJY-3/2 |
1620 |
| Entre 150 y 240 |
10kVRSJY-3/3 |
1620 |
| Entre 300 y 400 |
10kVRSJY-3/4 |
1620 |
| 500 a 630 |
10kVRSJY-3/5 |
1620 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35 a 50 |
20kVRSJY-3/1 |
1620 |
| 70 a 120 años |
20kVRSJY-3/2 |
1620 |
| Entre 150 y 240 |
20kVRSJY-3/3 |
1620 |
| Entre 300 y 400 |
20kVRSJY-3/4 |
2320 |
| 500 a 630 |
20kVRSJY-3/5 |
2320 |
18/30(36) kV
19/33 ((36) kV |
35 a 50 |
30kVRSJY-3/1 |
2520 |
| 70 a 120 años |
30kVRSJY-3/2 |
2520 |
| Entre 150 y 240 |
30 kVRSJY-3/3 |
2520 |
| Entre 300 y 400 |
30kVRSJY-3/4 |
2520 |
| 500 a 630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70 a 120 años |
Se trata de un sistema de control de las emisiones de gases de escape. |
2520 |
| Entre 150 y 240 |
Se trata de un sistema de control de las emisiones de gases de escape. |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500 a 630 |
35kVRSJY-3/5 |
2620 |
Nota:
1Los conectores deben ordenarse por separado.
2.RSJY-3 es para cables con pantalla de alambre de cobre sin blindaje.
3Las conexiones de tierra sin soldadura deberán ordenarse por separado de la siguiente manera:
·Para los cables con pantalla de alambre de cobre y blindaje de alambre, añadir el sufijo-WA.Por ejemplo,6kVRSJY-3/1-WA.
·Para los cables con cinta de cobre con alambre blindado, añadir el sufijo-X.Por ejemplo, 6kVRSJY-3/1-X.
Aplicaciones:
El tubo de control de tensión, junto con el mastico de alivio de tensión, se utiliza para suavizar el campo eléctrico en los extremos de la pantalla del cable.
El tubo de aislamiento contractor térmico proporciona un espesor de aislamiento constante sobre el aislamiento central.
Se adopta un tubo de doble capa contractor de calor para ayudar a garantizar una interfaz libre de vacíos entre el aislamiento y la pantalla.
Una malla de cobre envuelta alrededor de la zona de la articulación reconstruye la pantalla metálica.
La conexión con tierra de soldadura o sin soldadura está disponible para proporcionar continuidad de la pantalla a través de la unión.
El sellado exterior y la protección se realizan mediante un tubo retráctil con recubrimiento adesivo.
